รางระบายน้ำคอนกรีตสำเร็จรูป เป็นรางระบายน้ำคอนกรีตเสริมเหล็กชนิดปากลิ้นราง เหมาะสำหรับงานระบายน้ำชนิดเปิดที่ต้องการทำความสะอาดรางในบางครั้ง และป้องกันปัญหาการอุดตันของระบบระบายน้ำ รางระบายน้ำคอนกรีตสำเร็จรูป สะดวกรวดเร็วในการทำงาน ช่วยลดเวลาในการทำงานเมื่อเทียบกับระบบหล่อในที่

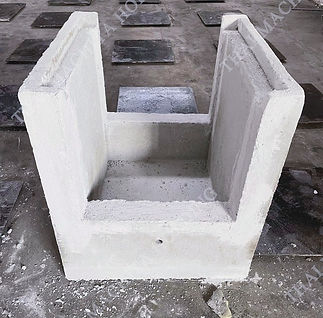

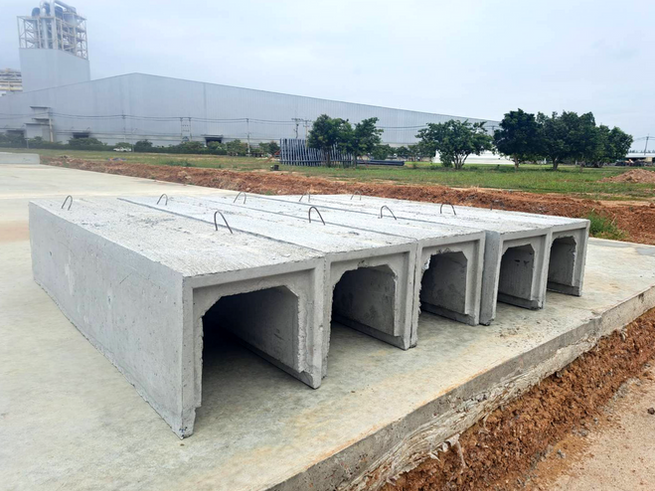

รางระบายรูปตัวยู (U-Ditch)

รางระบายน้ำตัวยู
รางระบายน้ำ

รางระบายน้ำคอนกรีตสำเร็จรูป ชนิดผนังบาง มี 6 ขนาด รับน้ำหนักคนสัญจร รถยนต์ขนาดเล็กวิ่งผ่าน

1.รางระบายน้ำ คสล. รูปตัวยู ขนาด 0.20*0.20 ม.

ขนาดภายใน กว้าง0.20*ลึก0.20 ม. หนา 4.5 ซม. (ไม่มีบ่ารับฝา) ยาวท่อนละ 2.00 ม./ท่อน น้ำหนัก 160 กก./ท่อน

2.รางระบายน้ำ คสล. รูปตัวยู ขนาด 0.25*0.25 ม.

ขนาดภายใน กว้าง0.25*ลึก0.25 ม. หนา 6.5 ซม. (มีบ่ารับฝา) ยาวท่อนละ 2.00 ม./ท่อน น้ำหนัก 340 กก./ท่อน

3.รางระบายน้ำ คสล. รูปตัวยู ขนาด 0.30*0.30 ม.

ขนาดภายใน กว้าง0.30*ลึก0.30 ม. หนา 6.5 ซม. (มีบ่ารับฝา) ยาวท่อนละ 2.00 ม./ท่อน น้ำหนัก 385 กก./ท่อน

4.รางระบายน้ำ คสล. รูปตัวยู ขนาด 0.40*0.40 ม.

ขนาดภายใน กว้าง0.40*ลึก0.40 ม. หนา 6.5 ซม. (มีบ่ารับฝา) ยาวท่อนละ 2.00 ม./ท่อน น้ำหนัก 525 กก./ท่อน

5.รางระบายน้ำ คสล. รูปตัวยู ขนาด 0.50*0.50 ม.

ขนาดภายใน กว้าง0.50*ลึก0.50 ม. หนา 6.5 ซม. (มีบ่ารับฝา) ยาวท่อนละ 2.00 ม./ท่อน น้ำหนัก 640 กก./ท่อน

6.รางระบายน้ำ คสล. รูปตัวยู ขนาด 0.60*0.60 ม.

ขนาดภายใน กว้าง0.60*ลึก0.55 ม. หนา 10 ซม. (มีบ่ารับฝา) ยาวท่อนละ 2.00 ม./ท่อน น้ำหนัก 1050 กก./ท่อน

          นอกจากขนาดตามรายการข้างต้นแล้ว ยังมีรางชนิดความหนา 10 ซม. ที่เหมาะสำหรับรถยนต์ขนาดใหญ่วิ่งผ่าน โครงสร้างรางรับน้ำหนักได้มากกว่าชนิดผนังบาง

          รางระบายน้ำ คสล. รูปตัวยู ยังมีรูปแบบอื่นๆ เช่น ชนิดไม่มีบ่ารับฝา ใช้สำหรับรางที่ไม่ต้องการฝาปิด ซึ่งมีทั้งแบบชนิดผนังบางและชนิดผนังหนา รวมถึงรางชนิดมีเหล็กโผล่  เป็นรางชนิดหนา 10 ซม. เพื่อหล่อผนังที่หน้างานให้สูงกว่าแบบทั่วไป ในกรณีที่มีการวางระดับลาดเอียง (SLOPE) ของราง


ฝาสำหรับรางระบายน้ำรูปตัวยู

มีทั้งแบบฝาคอนกรีตเสริมเหล็ก และฝาตะแกรงเหล็กชุบกัลวาไนท์กันสนิม ฝารางยูคสล.ชนิดมีร่องระบายน้ำ มีหลายขนาดตามความกว้างของรางที่เลือกใช้ ทั้งนี้สามารถสอบถามรายละเอียดการเลือกใช้ ให้เหมาะสมกับโครงการของท่าน


บ่อพักสำหรับรางระบายน้ำตัวยู
(
U-Ditch Manhole)

บ่อพักรางระบายน้ำมี 1 ขนาดดังนี้ :

-ขนาดบ่อพักวัดนอก กว้าง 80 ซม.  x ยาว 80 ซม. x สูง 90 ซม. หนา 10 ซม. (นํ้าหนัก 650 กก.)

-ขนาดช่องสวมราง กว้าง 55ซม. x ยาว 55ซม.

ฝาบ่อพักรางระบายน้ำ :

ขนาดฝา กว้าง 70 ซม.  x ยาว 70 ซม. x หนา 5 ซม.


รางระบายรูปตัววี (V-Ditch)

รางระบายน้ำตัววี

เป็นรางชนิดไม่มีบ่ารับฝา เหมาะสำหรับการวางแนวระบายน้ำที่ไม่มีฝาปิด หรือกรณีต้องการใช้ฝาปิดราง ก็สามารถวางระดับของรางให้ต่ำกว่าขอบผิวด้านข้างของราง

รางชนิดนี้มีขนาดเดียว

รางวี คสล. วัดในปากราง35/พื้นราง20/สูง22/หนา5ซม.

วัดนอกปากราง45/พื้นราง27/สูง27 ซม. / (ยาว 1 ม./ท่อน)

นํ้าหนัก 90 กก.

รางระบายรูปตัววีชนิดตื้น

รางชนิดนี้มี 2 ขนาด

1. รางวีชนิดตื้น คสล. กว้าง 40 ซม.* สูง 10 ซม.* ยาว 100 ซม. (นํ้าหนัก 85 กก.)

2. รางวีชนิดตื้น คสล. กว้าง 50 ซม.* สูง 15 ซม.* ยาว 100 ซม. (นํ้าหนัก 155 กก.)
